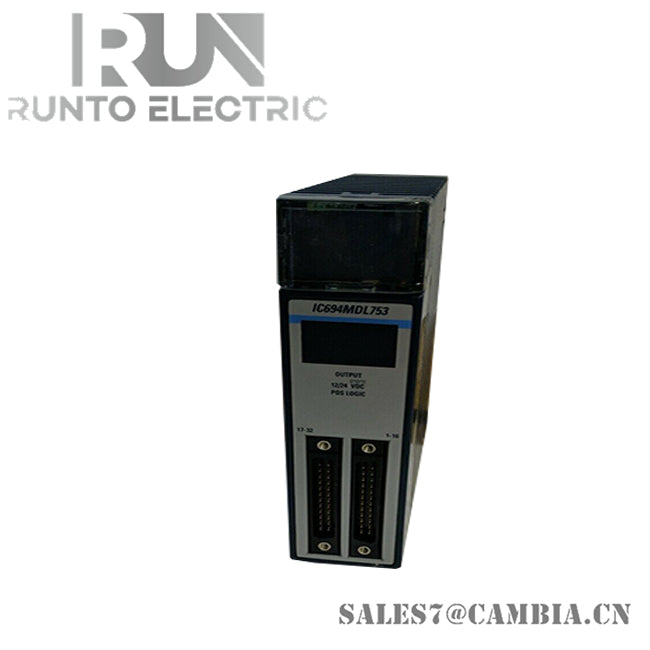

GE IC694MDL753 DC-spændingsudgangsmodul

Beskrivelse

Denne IC694MDL753  modul giver 32 diskrete udgangspunkter, arrangeret i fire isolerede grupper af otte. Den er konstrueret til højhastigheds og pålidelig outputbehandling, hvilket gør den velegnet til missionskritiske applikationer.

Specifikationer

• Model nummer: IC694MDL753

• Fabrikant: GE (General Electric)

• Type: DC-spændingsudgangsmodul

• Udgangsspændingsområde: 12-24 VDC

• Nominel spænding: 24 VDC

• Udgangspunkter: 32 (fire isolerede grupper af 8 udgange)

• Udgangsstrøm: 0.5 A pr. point, med maksimalt 4 A pr. gruppe

• On-State Spændingsfald: 0.3 VDC

• Off-state lækagestrøm: 0.1 mA (maksimum)

• Responstid: 0.5 ms (maksimum) for både ON og OFF tilstande

• Bagplans strømforbrug: 260 mA ved 5 VDC

• Isolering:

  • Field to Backplane: 250 VAC kontinuerlig, 1500 VAC i et minut

  • Gruppe til gruppe: 50 VAC kontinuerlig, 500 VAC i et minut

Funktioner

• Positive logiske udgange: Sourcing type udgange, der skifter belastninger på den positive side af strømforsyningen.

• LED indikatorer: 32 grønne lysdioder angiver ON/OFF-status for hvert udgangspunkt.

• Diagnostik: Inkluderer grundlæggende fejlsøgning og rapportering.

• Holdbart design: Bygget til at modstå industrielle miljøer med robust isolering og certificeringer.

• Applikationer: Ideel til styring af aktuatorer, relæer og andre enheder i industrielle automationssystemer.
